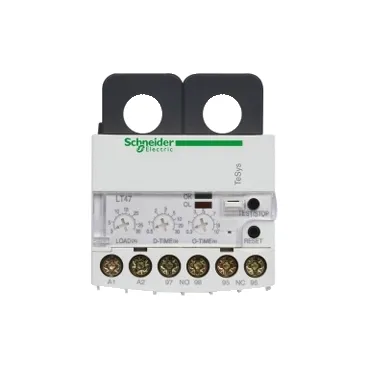

ЭЛ.РЕЛЕ ПЕРЕГРУЗКИ 3…30A,110V AC - LT4730F7S
Артикул:
LT4730F7S
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- [up] номинальное импульсное выдерживаемое на
- 6 кВ
- Вес нетто
- 0.192 кг
- [us] номинальное напряжение сети
- 100...120 В Переменный ток
- Механическая стойкость
- удары: 15 ГН в течении 11 мс в соответствии с IEC 60068-2-7 вибрации: 4 gn в соответствии с IEC 60068-2-6
- Температура окружающей среды
- -25-60 °C без ухудшения рабочих характеристик в соответствии с IEC 60947-4-1
- Тип продукта
- электронное реле максимального тока
- Краткое название устройства
- LT47
- Температура окружающей среды при хранении
- -30-80 °C
- Локальная индикация
- 1 светодиод (Зеленый) 1 светодиод (Красный)
- Вспомогательные контакты
- 1 Н.О. + 1 Н.З.
- Сертификаты
- CSA UL
- Степень защиты ip
- IP20 в соответствии с МЭК 60529 IP20 в соответствии с VDE 0106
- Соединения – клеммы
- цепь сигнализации: винтовой зажим 1 1-2.5 мм² - жесткость кабеля: гибкий С кабельным наконечником цепь сигнализации: винтовой зажим 1 1-2.5 мм² - жесткость кабеля: гибкий Без наконечника цепь сигнализации: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий С кабельным наконечником цепь сигнализации: винтовой зажим 2 1-2.5 мм² - жесткость кабеля: гибкий Без наконечника
- Серия
- электронное реле максимального тока TeSys LT TeSys
- Диапазон времени
- 0,5,.30 с - тип управления D-время 0,3…10 с - тип управления O-время
- Уставка срабатывания
- 3...25 A
- Диапазон уставок тепловой защиты
- 3-30 А
- [ui] номинальное напряжение изоляции
- Силовая цепь: 600 В Переменный ток в соответствии с CSA Силовая цепь: 600 В Переменный ток в соответствии с UL Силовая цепь: 690 В Переменный ток в соответствии с IEC 60947-4-1
- Защитное исполнение
- TH в соответствии с IEC 60068
- Электромагнитная совместимость
- стойкость к электростатическому разряду: 8 кВ на открытом воздухе в соответствии с МЭК 61000-4-2 стойкость к электростатическому разряду: 6 кВ в прямом режиме в соответствии с МЭК 61000-4-2 Наведенное поле: класс A в соответствии с EN 55011 стойкость к электромагнитным помехам: 10 В/м в соответствии с МЭК 61000-4-3 стойкость к быстрым переходным процессам: 2 кВ в соответствии с МЭК 61000-4-4 способность выдерживать импульсные перенапряжения: 6 кВ в соответствии с МЭК 61000-4-5 кондуктивные ВЧ-помехи: 10 В в соответствии с МЭК 61000-4-6
- Соответствующий номинал предохранителя
- 3 А gG для цепь сигнализации 3 А BS для цепь сигнализации
- [ith] условный тепловой ток на открытом воздухе
- 3 А для цепь сигнализации
- Электрическая прочность изоляции
- 2 кВ в 50 Гц в соответствии с IEC 60255-5
- Область применения
- перегрузка Iмакс. > Iуставки чувствительность к обрыву фазы заклинивание ротора, заедание: I > 3 x I уставки защита
- Рабочая высота
- 2000 м
- Частота сети
- 50...60 Гц
- Тип управления
- кнопка: сброс электрический: сброс
- Момент затяжки
- цепь сигнализации: 1.7 Н·м M3,5
- Стандарты
- ГОСТ IEC 60947 IEC 60255-6
- Код совместимости
- LT47
- Монтажная опора
- рейка
- Наименование продукта
- TeSys LT
Описание
ЭЛЕКТРОННОЕ РЕЛЕ ПЕРЕГРУЗКИ 3A…30A,110V AC
