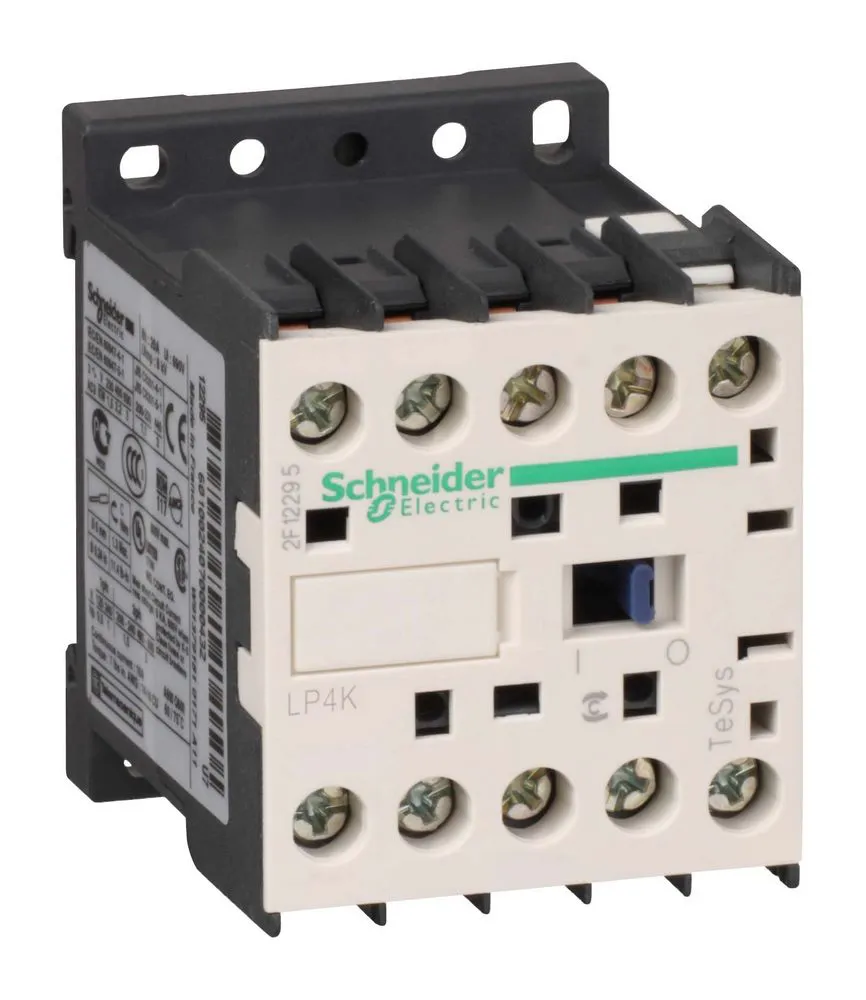

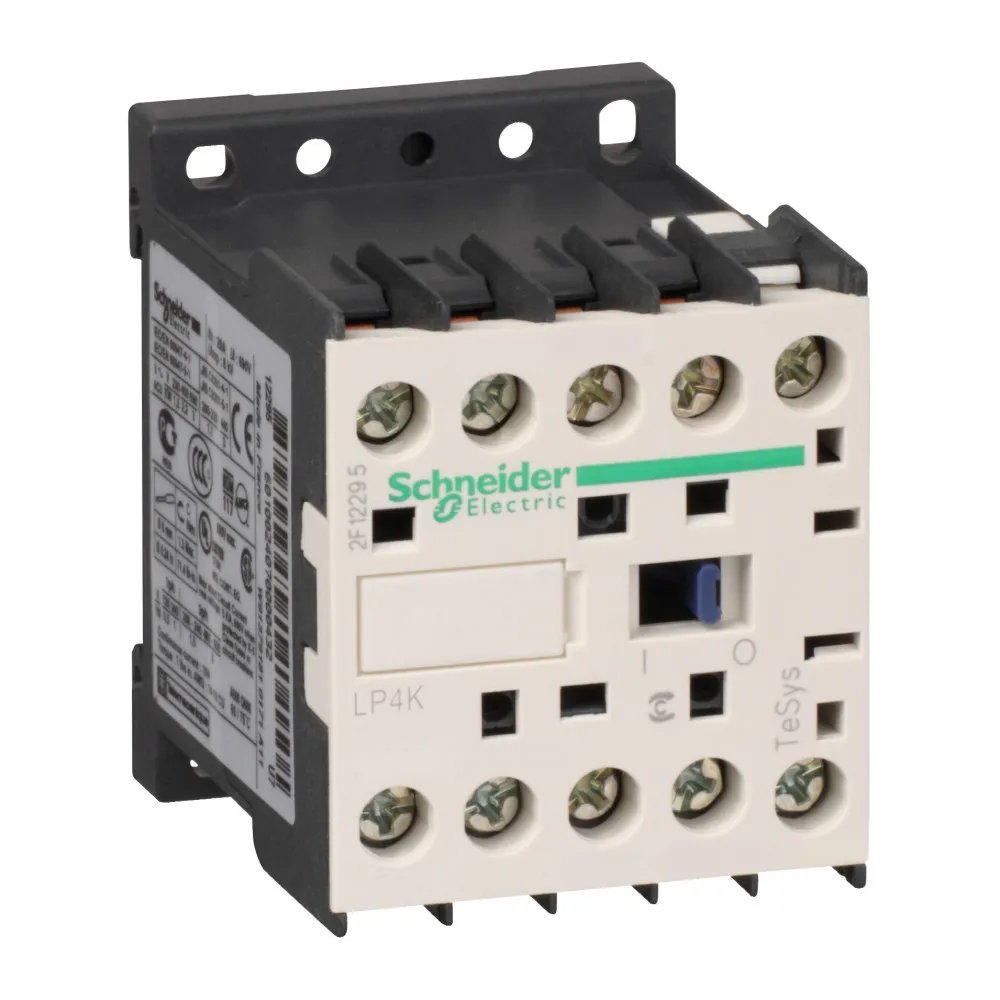

КОНТАКТОР.4Р(4НО),AC1 20A,24V DC - LP4K09004BW3
Артикул:
LP4K09004BW3
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- [up] номинальное импульсное выдерживаемое на
- 8 кВ
- [ith] условный тепловой ток на открытом возду
- 20 А в
- Способ монтажа
- монтаж на панель рейка
- Вес нетто
- 0.235 кг
- Максимальная частота коммутации
- 3600 цикл/ч
- Тип продукта
- Контактор
- Конфигурация главных контактов
- 4 Н.О.
- Краткое название устройства
- LP4K
- Температура окружающей среды при хранении
- -50-80 °C
- [ie] номинальный рабочий ток
- 20 А 50 °C) в
- Сертификаты
- UL CSA UKCA
- Рабочая температура окружающей среды
- -25-50 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Серия
- TeSys K TeSys
- Безопасный уровень надежности
- B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1
- Среднее полное сопротивление
- 3 мОм - Ith 20 А 50 Гц для Силовая цепь
- Номинальная отключающая способность
- 110 А в 415 В в соответствии с ГОСТ IEC 60947 110 А в 440 В в соответствии с ГОСТ IEC 60947 80 А в 500 В в соответствии с ГОСТ IEC 60947 110 А в 220...230 V в соответствии с ГОСТ IEC 60947 110 А в 380...400 V в соответствии с ГОСТ IEC 60947 70 А в 660...690 В в соответствии с ГОСТ IEC 60947
- Потребляемая мощность при удержании, вт
- 1.8-1.8 Вт в 20 °C
- Пусковая мощность, вт
- 1.8-1.8 Вт 20 °C)
- Технология использования катушек
- встроенный симметричный защитный стабилитрон
- Время работы
- 30...40 мс включение катушки замыкание Н.О. контакта 10 мс отключение катушки и размыкание Н.О. контакта
- Пределы напряжения цепи управления
- находится в состоянии работы: 0,7...1,30 Uc 50 °C) отпускание: 0,1...0,7 Uc 50 °C)
- Номинальная включающая способность irms
- 110 А Переменный ток для Силовая цепь в соответствии с NF C 63-110 110 А Переменный ток для Силовая цепь в соответствии с ГОСТ IEC 60947
- Соответствующий номинал предохранителя
- 25 А gG в
- Огнестойкость
- V1 в соответствии с UL 94 требование 2 в соответствии с NF F 16-101 требование 2 в соответствии с NF F 16-102
- Категория перенапряжения
- III
- Механическая износостойкость
- 30 млн. циклов
- Рабочая высота
- 2000 м Без ухудшения номинальных значений
- Категория применения
- AC-1
- Применение контактора
- активная нагрузка
- Момент затяжки
- 1.3 Н·м - винтовой зажим - с помощью отвертки Philips No 2 1.3 Н·м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм 1.3 Н·м - винтовой зажим - с помощью отвертки pozidriv No 2
- Описание полюсов
- 4P
- Код совместимости
- LP4K
- [ui] номинальное напряжение изоляции
- Силовая цепь: 600 В в соответствии с UL 508 Силовая цепь: 690 В в соответствии с IEC 60947-4-1 Силовая цепь: 600 В в соответствии с CSA C22.2 № 14
- [ue] номинальное рабочее напряжение
- Силовая цепь: 690 В Переменный ток 50/60 Гц
- Серия SE
- TeSys
Описание
КОНТАКТОР.4Р(4НО),AC1 20A,24V DC
Контакторы серии TeSys K - это компактные аппараты, предназначенные для применения в сетях освещения, управления конвейерами, лифтами и подъемниками, погрузчиками, насосами и проч.нагрузками.
