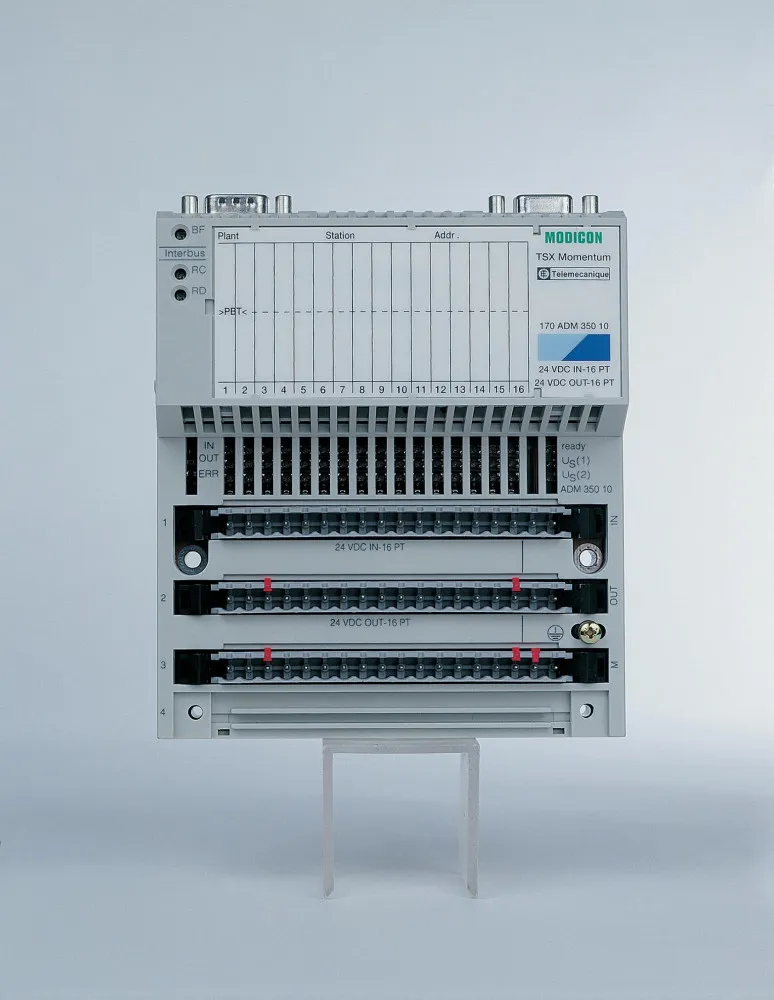

MOMENTUM ДИСКРЕТН., 16 ВХ. / 16 ВЫХ. - 170ADM35010
Артикул:
170ADM35010
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Тип аварии
- перегрузка на выходе
- Current state 0 guaranteed
- Current state 1 guaranteed
- >= 2.5 mA
- Maximum leakage current
- 1 мА в 24 В (выходная цепь)
- Maximum voltage drop
- Тип продукта
- базовый блок полупроводниковых входов/выходов пост. тока
- Маркировка
- CE
- Температура окружающей среды при хранении
- -40-85 °C
- Серия продукта
- платформа автоматизации Modicon Momentum
- Локальная индикация
- состояние канала: 16 светодиодов
- Высота над уровнем моря
- Сертификаты
- UL CSA
- Директива ec rohs
- Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
- Профиль кругооборота
- ENVEOLI1403005EN
- Регламент rohs китая
- X
- Weee
- На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Статус устойчивого продукта
- Грин Премиум продукция
- Экологическая отчетнсть
- ENVPEP1403005EN
- Не содержит ртути
- да
- Информация об исключениях по регламенту rohs
- да
- Время срабатывания
- < 0,1 мс из состояния "0" в состояние "1" на выходе < 0,1 мс из сост. 1 в сост. 0 на выходе 2,2 мс из сост. 0 в сост. 1 на входе 3,3 мс из сост. 1 в сост. 0 на входе
- Развязка между каналами и шиной
- 500 В перем. тока
- Группа каналов
- 2 группы по 8 выходов 1 группа из 16 входов
- Описание зажимов плк n°2
- (10)OUT_DIS#10 (6)OUT_DIS#6 (8)OUT_DIS#8 (1)OUT_DIS#1 (11)OUT_DIS#11 (4)OUT_DIS#4 (5)OUT_DIS#5 (15)OUT_DIS#15 (2L+)PW_POS TB_1 (7)OUT_DIS#7 (2)OUT_DIS#2 (14)OUT_DIS#14 (9)OUT_DIS#9 (13)OUT_DIS#13 (3)OUT_DIS#3 (1L+)PW_POS (12)OUT_DIS#12
- Описание зажимов плк n°1
- (L+)PW_POS (8)IN_DIS#8 (6)IN_DIS#6 (5)IN_DIS#5 TB (2)IN_DIS#2 (12)IN_DIS#12 (M-)PW_NEG (15)IN_DIS#15 (13)IN_DIS#13 (10)IN_DIS#10 (3)IN_DIS#3 (9)IN_DIS#9 (7)IN_DIS#7 (1)IN_DIS#1 (11)IN_DIS#11 (14)IN_DIS#14 (16)IN_DIS#16 (4)IN_DIS#4
- Входное сопротивление
- 4 кОм
- Выходной пиковый ток
- 5 А
- Рассеиваемая мощность
- 6 Вт
- Защитное исполнение
- TC
- Ток дискретного выхода
- 4 А на группу 8 А на модуль 0.5 А на точку
- Логика дискретного выхода
- положительный
- Стойкость к электромагнитным полям
- 10 В/м 80...1000 MHz в соответствии с IEC 801-3
- Тип дискретных входов
- положительный
- Тип дискретного выхода
- полупроводниковое реле
- Пределы входного напряжения
- - 3...30 V
- Напряжение дискретного входа
- 24 V пост. Тока
- Стойкость к электростатическому разряду
- 4 кВ контакт в соответствии с IEC 801-2 8 кВ на воздухе в соответствии с IEC 801-2
- Напряжение дискретного выхода
- Предельный уровень коммутации напряжения в состоянии 0
- -3...5 В
- Предельный уровень коммутации напряжения в состоянии 1
- 11...30 В
- Потребляемый ток
- 250 мА в 24 В пост. ток
- Количество дискретных выходов
- 16
- Количество дискретных входов
- 16 в соответствии с МЭК 1131-2 тип 1
- Номинальное напряжение питания [us]
- 24 В пост. ток
- Рабочая температура
- 0-60 °C
- Относительная влажность
- 95-95 % без образования конденсата
- Регламент reach
- Содержание особо опасных веществ не превышает пороговую величину
- Серия SE
- Промышленные ПЛК Modicon
Описание
Momentum дискретн, 16 вх. / 16 вых. серия продукта: платформа автоматизации Modicon Momentum
- тип устройства или его аксессуаров: базовый блок полупроводниковых входов/выходов пост. тока
- группа каналов: 1 группа из 16 входов, 2 группы по 8 выходов
- тип дискретных входов: положительный
- тип дискретного выхода: полупроводниковое реле
- напряжение дискретного выхода: и lt;= 30 В пост. ток, 24 В пост. ток
- логика дискретного выхода: положительный
- защитное исполнение: TC.
Применения: Промышленность: транспортировка материалов, управление простым оборудованием.
