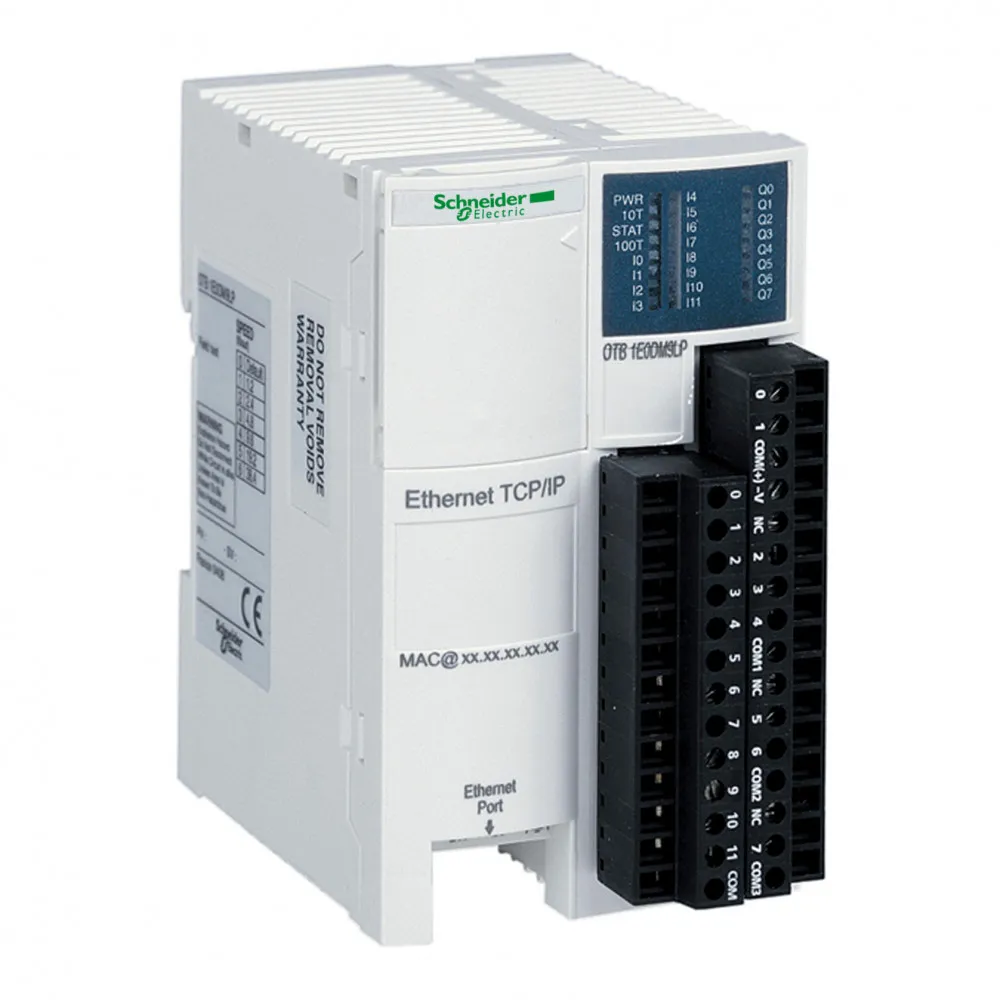

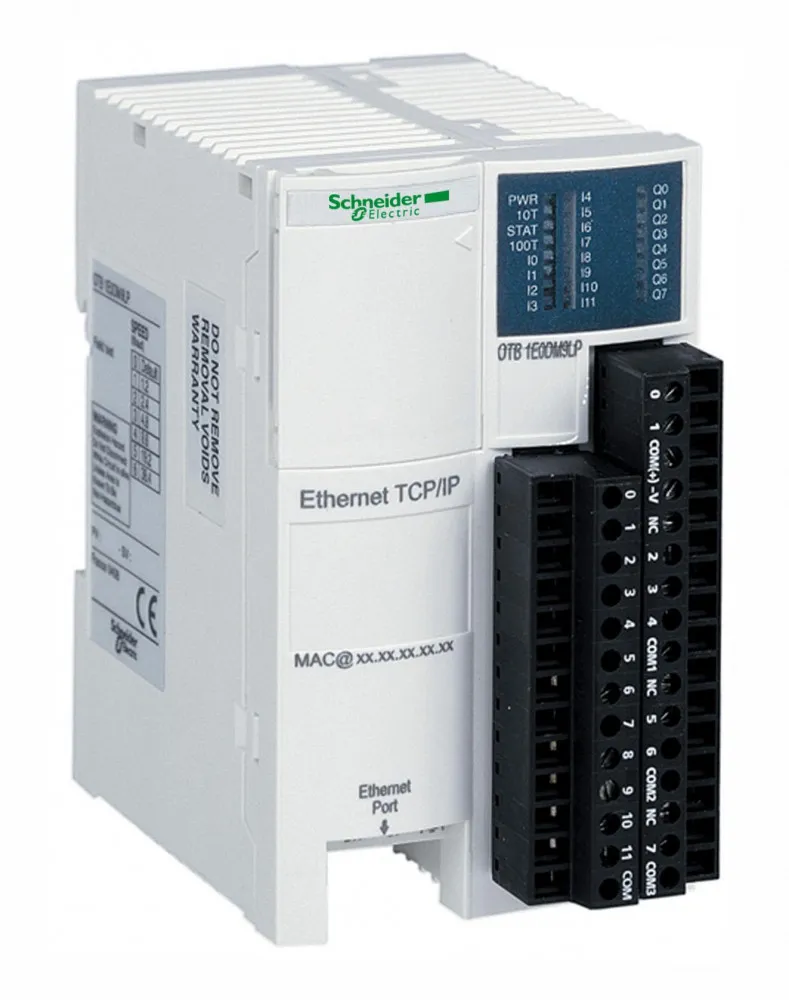

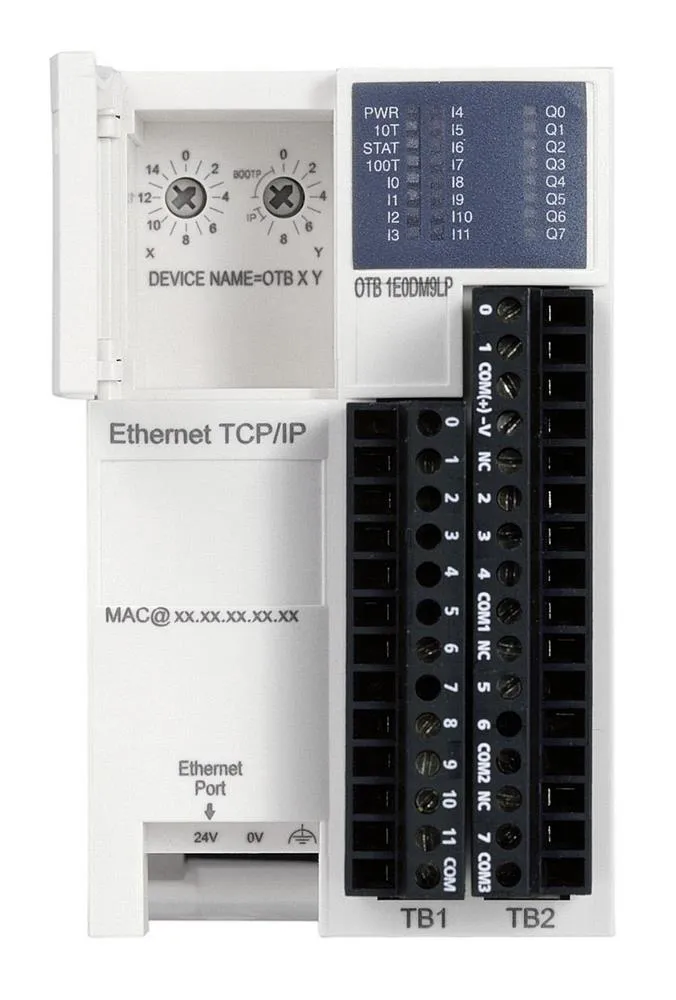

OTB МОДУЛЬ ETHERNET 12ВХ/8ВЫХ =24В - OTB1E0DM9LP
Артикул:
OTB1E0DM9LP
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Тип питающей сети
- постоянный ток
- Веб-службы
- стандартный веб-сервер отсутствует
- Потребляемая мощность [вт]
- 19 Вт
- Вес нетто
- 0.185 кг
- Minimum switchable load
- 0.1 мА
- Maximum number of i/o expansion module
- 7
- Maximum current per output common
- 8 А реле 0.72 А полупроводниковый
- Maximum tungsten load
- Maximum leakage current
- 0.1 мА в состоянии 0 для полупроводниковый
- Тип продукта
- модуль распределенного вв/выв.
- Способ установки
- защелками (35 мм симметричная DIN-рейка) винтами (панель с крепежным комплектом) винтами (сплошная плата с монтажным комплектом)
- Маркировка
- CE
- Температура окружающей среды при хранении
- -25-70 °C
- Высота над уровнем моря
- 0...2000 м
- Сертификаты
- cULus
- Электрическая износостойкость
- 500000 циклы AC-1 с 500 В·А загрузка для релейный выход 500000 циклы AC-14 с 250 В·А загрузка для релейный выход 500000 циклы AC-15 с 200 В·А загрузка для релейный выход 500000 циклы DC-1 с 60 Вт загрузка для релейный выход 500000 циклы DC-13 с 30 Вт загрузка для релейный выход
- Степень защиты ip
- IP20
- Рабочая температура окружающей среды
- 0-55 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Время срабатывания
- 300 µs в состоянии 0 для реле 300 µs в состоянии "1" для реле 5 µs в состоянии 0 для полупроводниковый 5 µs в состоянии "1" для полупроводниковый
- Серия
- Modicon OTB
- Изоляция между каналом и внутренними логическими схемами
- 1500 В действ. в течение 1 мин. для релейный выход 500 В действ. в течение 1 мин. для входная цепь 500 В действ. в течение 1 мин. для транзисторный выход
- Служба обмена данными
- обмен сообщениями по протоколу Modbus
- Порт ethernet
- 10BASE-T/10BASE-TX
- Концепция
- Transparent Ready
- Высота хранения
- 0-3000 м
- Стойкость к кратковременным исчезновениям напряжения питания
- 10 мс для Цепь питания
- Светодиодный индикатор состояния
- 1 светодиод на каждый канал (Зеленый) вв/выв. 1 светодиод (Зеленый) 10T 1 светодиод (Зеленый) PWR 1 светодиод (желтый) 100T 1 светодиод (желтый) STAT
- Функция генератора импульсов
- выход генератора импульсов RPLS широтно-импульсная модуляция RPWM
- Частота генератора импульсов
- 7 кГц
- Число импульсов, выданных генератором
- 2
- Частота счета
- 5000 Гц 20000 Гц
- Емкость счетчика
- 32 бит
- Частота счетчика
- 2
- Кол-во общих точек
- 1 для релейный выход (1 Н.О.) 1 для релейный выход (2 Н.О.) 1 для релейный выход (3 НО) 1 для вход 1 для транзисторный выход
- Вх/вых. соединение
- съемный клеммный блок с винтовыми зажимами
- Сопротивление изоляции
- >= 10 MOhm между зажимами вх/вых. и заземления >= 10 MOhm между источником питания и землей
- Возможности расширения вв.-выв.
- 132 с клеммный блок дискретного вв.-выв. с винтовыми зажимами модули 188 с клеммный блок дискретного вв.-выв. с пружинными зажимами модули 244 с разъем HE10 для дискретных вх/вых. модули 7 x 8 вх. или 7 x 2 вх. или 7 x (4 вх./2 вых.) с клеммный блок аналогового вв.-выв. с винтовыми зажимами модули
- Пределы напряжения питания
- 20.4-26.2 В
- [us] номинальное напряжение питания
- 24 В
- Изоляция между каналами
- отсутствует
- Время дребезга контакта
- Защита от перенапряжения на выходе
- 38...40 V
- Пределы выходного напряжения
- 20,4...28,2 В полупроводниковый
- Входной импеданс
- 3.4 кОм для I2...I5 3.4 кОм для I8...I11 5.7 кОм для I0...I1 5.7 кОм для I6...I7
- Настраиваемое время фильтрации
- 0 мс 3 мс 12 мс
- Пределы входного напряжения
- 20,4...26,2 В
- Тип дискретного входа
- NPN или PNP
- Тип напряжения дискретного входа
- пост. тока
- Напряжение дискретного входа
- 24 V
- Кол-во устройств в сегменте
- 0-256
- Длина шины
- 0-100 м, медь
- Ток дискретного выхода
- 2000 мА для реле 300 мА для полупроводниковый
- Ток дискретного входа
- 5 мА для I0...I1 5 мА для I6...I7 7 мА для I2...I5 7 мА для I8...I11
- Тип дискретных входов
- "приемник" или "источник"
- Тип встроенных клемм
- Ethernet TCP/IP RJ45, режим передачи: 1 витая пара в 10, 100 Мбит/с, веб-серверTransparent Ready класс A10
- Напряжение отпускания
- 1 В в состоянии "1"
- Стойкость к коммутационным помехам
- 1 кВ в соответствии с МЭК 61000-4-4 (полупроводниковый вх/вых. 24 В) 2 кВ в соответствии с МЭК 61000-4-4 (питание 24 В)
- Устойчивость к радиополям
- 10 В/м, радиочастотные поля = 80000000-2000000000 Гц в соответствии с EN 61000-4-3 10 В/м, радиочастотные поля = 80000000-2000000000 Гц в соответствии с МЭК 61000-4-3
- Стойкость к электростатическому разряду
- 4 кВ в контакте в соответствии с МЭК 61000-4-2 8 кВ в воздухе в соответствии с EN 61000-4-2 8 кВ в воздухе в соответствии с МЭК 61000-4-2 4 кВ в контакте в соответствии с EN 61000-4-2
- Напряжение дискретного выхода
- 24 В пост. ток полупроводниковый выход(ы) 240 В пер. ток реле выход(ы) 30 В пост. ток реле выход(ы)
- Потребляемый ток
- 30 мА в 5 V постоянный ток (в состоянии "1") релейный выход 40 мА в 24 В постоянный ток (в состоянии "1") релейный выход 5 мА в 5 V постоянный ток (в состоянии 0) релейный выход
- Количество дискретных выходов
- 2 полупроводниковый PNP для Q0...Q1 выходная логика: источник 6 реле для Q2...Q7
- Количество дискретных входов
- 12 в соответствии с EN/МЭК 61131 тип 1
- Ударопрочность
- 15 gn для 11 мс в соответствии с EN 61131 15 gn для 11 мс в соответствии с IEC 61131
- Виброустойчивость
- 0,075 мм в 10-57 Гц в 35 мм симметричная DIN-рейка 1 gn в 57-150 Гц в 35 мм симметричная DIN-рейка
- Сопротивление контакта
- 30 мОм
- Электрическая прочность изоляции
- 500 В между зажимами вх/вых. и заземления 500 В между источником питания и землей
- Макс. пусковой ток
- 1 А для транзисторный выход 50 А для Цепь питания
- Постоянная времени электронного фильтра
- 0.035 мс для I0...I1 в состоянии "1" 0.035 мс для I6...I7 в состоянии "1" 0.04 мс для I2...I5 в состоянии "1" 0.04 мс для I8...I11 в состоянии "1" 0.045 мс для I0...I1 в состоянии 0 0.045 мс для I6...I7 в состоянии 0 0.15 мс для I2...I5 в состоянии 0 0.15 мс для I8...I11 в состоянии 0
- Входной ток
- 700 мА в 26,2 В для Цепь питания
- Макс. выходной ток
- 360 мА, полупроводниковый
- Относительная влажность
- 30-95 % без образования конденсата
- Степень загрязнения
- 2 в соответствии с EN 60664 2 в соответствии с IEC 60664
- Стандарты
- CSA CSA C22.2 № 213 Класс I Сектор 2 Группа B CSA C22.2 № 213 Класс I Сектор 2 Группа A UL 508 CSA C22.2 № 213 Класс I Сектор 2 Группа C EN 61131-2 CSA C22.2 № 213 Класс I Сектор 2 Группа D IEC 61131-2
Описание
OTB модуль Ethernet 12вх/8вых =24В. тип устройства или его аксессуаров: модуль распределенного вв/выв.
- тип дискретных входов: "приемник" или "источник"
- ток дискретного входа: 5 мА для I0.I1, 5 мА для I6.I7, 7 мА для I2.I5, 7 мА для I8.I11
- количество дискретных выходов: 2 полупроводниковый PNP для Q0.Q1 выходная логика: источник, 6 реле для Q2.Q7
- ток дискретного выхода: 2000 мА реле, 300 мА полупроводниковый.
Преимущества: Открытые и модульные решения позволяют создавать отдельные группы промышленных вводов/выводов, каждая из которых располагается как можно ближе к установке и контролируется главным контроллером (ПЛК, ПК или привод с регулируемой скоростью) через полевую шину или коммуникационную сеть. Простые в выборе и установке, решения Advantys OTB сокращают затраты на Кабельную систему.
Применения: Созданные для простых и компактных машин, решения Advantys OTB полностью интегрируются в платформы автоматизации Twido и Modicon TSX Micro.
