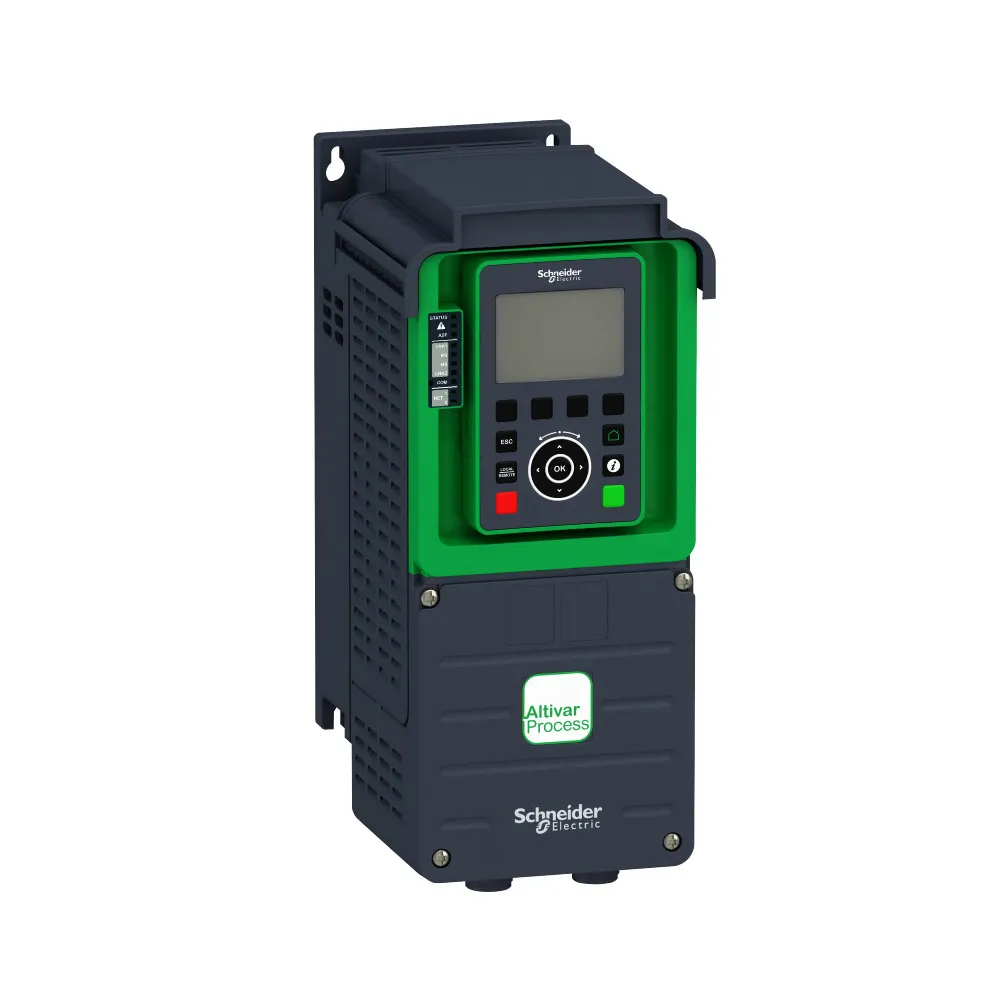

ПЧ ATV930 4/3кВт 220В 3ф - ATV930U40M3
Артикул:
ATV930U40M3
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- Maximum thdi
- Номер релейного выхода
- 3
- Тип релейного выхода
- задаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 1000000 циклы задаваем. релейная логика R3: реле последовательности действий нет электрическая износостойкость 1000000 циклы
- Фильтр электромагнитной совместимости
- без фильтра помех
- Степень защиты
- UL тип 1 в соответствии с UL 508C
- Функция защиты
- STO (безопасное выключение крутящего момента) SIL 3
- Исполнение
- стандартное исполнение with braking chopper
- Тип пускателя
- variable speed drive
- Назначение продукта
- асинхронные электродвигатели синхронные двигатели
- [us] номинальное напряжение сети
- 200...240 В - 15...10 %
- Тип продукта
- привод с регулируемой частотой вращения
- Маркировка
- CE
- Краткое название устройства
- ATV930
- Температура окружающей среды при хранении
- -40-70 °C
- Серия продукта
- Altivar Process ATV900
- Локальная индикация
- локальная диагностика: 3 светодиод (mono/dual colour) состояние встроенной связи: 5 светодиод (двухцветный) состояние коммуникационного модуля: 2 светодиод (двухцветный) наличие напряжения: 1 светодиод (красный)
- Сертификаты
- UL CSA REACH TÜV
- Исполнение выключателя
- для монтажа на стену
- Степень защиты ip
- IP21 IP21 в соответствии с IEC 61800-5-1 IP21 в соответствии с IEC 60529
- Рабочая температура окружающей среды
- -15-50 °C (без ухудшения номинальных значений) 50-60 °C (с понижающим коэффициентом)
- Директива ec rohs
- Соответствует по умолчанию (продукт вне сферы действия ЕС RoHS)
- Профиль кругооборота
- ENVEOLI1501005EN
- Регламент rohs китая
- X
- Weee
- На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Статус устойчивого продукта
- Грин Премиум продукция
- Экологическая отчетнсть
- ENVPEP1501005EN
- Не содержит ртути
- да
- Информация об исключениях по регламенту rohs
- да
- Профиль управления синхронным двигателем
- электродвигатель с постоянными магнитами synchronous reluctance motor
- Способ доступа
- ведомый Modbus TCP
- Время обновления
- релейный выход (R1, R2, R3): 5 мс (+/- 0,5 мс)
- Диапазон мощности
- 4-6 кВт в 200-240 В 3 фазы
- Тип защиты
- тепловая защита: двигатель защитное отключение двигателя при превышение вращательного момента: двигатель исчезновение фазы двигателя: двигатель тепловая защита: привод защитное отключение двигателя при превышение вращательного момента: привод превышение температуры: привод сверхток между выходной фазой и землей: привод перегрузка по выходному напряжению: привод защита от короткого замыкания: привод исчезновение фазы двигателя: привод перенапряжение на шине пост. тока: привод повышенное напряжение линии питания: привод повышенное напряжение питания: привод значительное уменьшение напряжения линии питания: привод превышение скорости: привод откл. в цепи управления: привод
- Режим обмена
- полудуплекс, полный дуплекс, автоопределение Ethernet IP/Modbus TCP
- Физический интерфейс
- 2-проводн. RS 485 для Modbus последовательн.
- Объём охлаждающего воздуха
- 38 м³/ч
- Опциональная карта
- слот A: модуль соединения для Profibus DP V1 слот A: модуль соединения для Profinet слот A: модуль соединения для DeviceNet слот A: модуль соединения для EtherCAT слот A: модуль соединения для шлейф CANopen RJ45 слот A: модуль соединения для CANopen SUB-D 9 слот A: модуль соединения для CANopen винтовые зажимы slot A/slot B/slot C: модуль расширения с дискретными и аналоговыми вх/вых slot A/slot B/slot C: модуль расширения выходных реле slot B: 5/12 V digital encoder interface module slot B: analog encoder interface module slot B: resolver encoder interface module модуль соединения для Ethernet Powerlink
- Тип смещения
- нет импеданса для Modbus последовательн.
- Полная мощность
- 5.4 кВ·А в 240 В (нормальная нагрузка) 4.2 кВ·А в 240 В (тяжелые условия)
- Специальное применение
- process
- Разрешение по частоте
- дисплейный блок: 0,1 Гц аналоговый вход: 0,012/50 Гц
- Торможение до остановки
- подачей пост. тока
- Программы ускорения и замедления
- linear adjustable separately from 0.01...9999 s
- Ошибка линеаризации
- AI1, AI2, AI3: +/- 0,15 % макс. значения для аналоговый вход AQ1, AQ2: +/- 0,2 % для аналоговый выход
- Номер аналогового входа
- 3
- Компенсация проскальзывания вала двигателя
- автоматически при любой нагрузке недоступно для электродвигателей с постоянными магнитами регулируем. может подавляться
- Номинальн. частота коммутации
- 4 kHz
- Выходная частота привода
- 0.1-599 Гц
- Макс. переходной ток
- 22.4 А в течение 60 с (нормальная нагрузка) 20.6 А в течение 60 с (тяжелые условия)
- Непрерывный выходной ток
- 18.7 А в 4 kHz для нормальная нагрузка 13.7 А в 4 kHz для тяжелые условия
- Предполагаемый линейный isc
- 50 кА
- Кол-во адресов
- 1-247 для Modbus последовательн.
- Кадр передачи
- RTU для Modbus последовательн.
- Профиль управления асинхронным электродвигателем
- режим оптимизированного момента постоянный стандартный момент переменный стандартный момент
- Линейный ток
- 15.1 А в 200 В (нормальная нагрузка) 12.9 А в 240 В (нормальная нагрузка) 11.7 А в 200 В (тяжелые условия) 10.2 А в 240 В (тяжелые условия)
- Тип охлаждения
- принуд. конвекция
- Тип разъема
- 2 RJ45 для Ethernet IP/Modbus TCP on the control block 1 RJ45 для Modbus последовательн. on the control block
- Макс. коммутируемый ток
- релейный выход R1 в резистивные загрузка, cos phi = 1 : 3 А в 250 В пер. ток релейный выход R1 в резистивные загрузка, cos phi = 1 : 3 А в 30 В пост. ток релейный выход R1 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 250 В пер. ток релейный выход R1 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 30 В пост. ток релейный выход R2, R3 в резистивные загрузка, cos phi = 1 : 5 А в 250 В пер. ток релейный выход R2, R3 в резистивные загрузка, cos phi = 1 : 5 А в 30 В пост. ток релейный выход R2, R3 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 250 В пер. ток релейный выход R2, R3 в индуктивн. загрузка, cos phi = 0.4 и L/R = 7 мс: 2 А в 30 В пост. ток
- Минимальный коммутируемый ток
- релейный выход R1, R2, R3: 5 мА в 24 В пост. ток
- Частота сети питания
- 50...60 Hz +/- 5 %
- Мощность двигателя, л.с.
- 5 лс нормальная нагрузка 4 лс тяжелые условия
- Мощность двигателя, квт
- 4 кВт (нормальная нагрузка) 3 кВт (тяжелые условия)
- Число фаз сети
- 3 фазы
- Тип аналогового выхода
- напряжение, задаваемое программным способом AQ1, AQ2: 0...10 V пост. ток полное сопротивление 470 Ом, разрешение 10 бит ток, задаваемый программным способом AQ1, AQ2: 0...20 mA полное сопротивление 500 Ом, разрешение 10 бит
- Номер аналогового выхода
- 2
- Тип подключения
- AI1, AI2, AI3 напряжение, задаваемое программным способом: 0...10 V пост. ток, полное сопротивление: 30 кОм, разрешение 12 бит AI1, AI2, AI3 ток, задаваемый программным способом: 0...20 мA/4...20 мA, полное сопротивление: 250 Ом, разрешение 12 бит
- Рассеиваемая мощность, вт
- естественная конвекция: 38 Вт в 200 В, частота переключения 4 kHz принуд. конвекция: 141 Вт в 200 В, частота переключения 4 kHz
- Длительность выборки
- 2 мс +/- 0,5 мс (DI1...DI8) - дискретный вход 5 мс +/- 1 ms (DI7, DI8) - импульсный ввод 1 мс +/- 1 ms (AI1, AI2, AI3) - аналоговый вход 5 мс +/- 1 ms (AQ1, AQ2) - аналоговый выход
- Точность
- +/- 0,6 % AI1, AI2, AI3 для изменения температуры 60 °C аналоговый вход +/- 1 % AQ1, AQ2 для изменения температуры 60 °C аналоговый выход
- Характеристики окружающей среды
- стойкость к химическому загрязнению класс 3C3 в соответствии с EN/IEC 60721-3-3 стойкость к пылевому загрязнению класс 3S3 в соответствии с EN/IEC 60721-3-3
- Изоляция
- между зажимами питания и управления
- Протокол порта обмена данными
- Modbus последовательн. Modbus TCP Ethernet/IP
- Скорость передачи
- 10, 100 Мбит/с для Ethernet IP/Modbus TCP 4,8, 9,6, 19,2, 38,4 кб/с для Modbus последовательн.
- Тип дискретных входов
- положительная логика (источник) (DI1...DI8), < 5 В (состояние 0), > 11 В (состояние 1) отрицательная логика («приемник») (DI1...DI8), > 16 В (состояние 0), < 10 В (состояние 1) положительная логика (источник) (DI7, DI8), < 0.6 В (состояние 0), > 2.5 В (состояние 1) положительная логика (источник) (STOA, STOB), < 5 В (состояние 0), > 11 В (состояние 1) 16 предустановленных скоростей
- Тип дискретного выхода
- логический выход DQ+ 0-1 кГц
- Формат данных
- 8 бит, конфигурируемая проверка на чётность-нечётность или её отсутствие для Modbus последовательн.
- Сопротивление изоляции
- > 1 MOhm 500 В пост. тока отн. земли в течение 1 минуты
- Тип дискретного входа
- DI1...DI8 программируемый, 24 V пост. Тока (
- Питание
- внешний источник питания для дискретных входов: 24 В пост. ток (19-30 В),
- Электрическое соединение
- управление: винтовой зажим0,5...1,5 мм²/AWG 20...AWG 16 со стороны линии: винтовой зажим4...6 мм²/AWG 12…AWG 10 DC bus: винтовой зажим4...6 мм²/AWG 12…AWG 10 двигатель: винтовой зажим6 mm²/AWG 10
- Совместимость входа
- DI1...DI8: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2 DI7, DI8: импульсный ввод уровень 1 ПЛК в соответствии с МЭК 65A-68 STOA, STOB: дискретный вход уровень 1 ПЛК в соответствии с EN/IEC 61131-2
- Количество дискретных выходов
- 2
- Количество дискретных входов
- 10
- Ударопрочность
- 15 gn для 11 мс в соответствии с IEC 60068-2-27
- Виброустойчивость
- 1,5 мм размах (частота= 2-13 Гц) в соответствии с IEC 60068-2-6 1 gn (частота= 13-200 Гц) в соответствии с IEC 60068-2-6
- Рабочее положение
- вертикальный +/- 10 градусов
- Электромагнитная совместимость
- испытание стойкости к с электролитическому разряду уровень 3 в соответствии с IEC 61000-4-2 испытание на стойкость к радиочастотным помехам уровень 3 в соответствии с IEC 61000-4-3 испытание на невосприимчивость к коммутационным помехам/коротким пакетам уровень 4 в соответствии с IEC 61000-4-4 невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс уровень 3 в соответствии с IEC 61000-4-5 проверка стойкости к наведенным РЧ помехам уровень 3 в соответствии с IEC 61000-4-6
- Область применения
- промышленное использование
- Рабочая высота
- Уровень шума
- 54.5 дБ в соответствии с 86/188/EEC
- Частота коммутации
- 2...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом
- Выходное напряжение
- Относительная влажность
- 5-95 % без образования конденсата в соответствии с IEC 60068-2-3
- Степень загрязнения
- 2 в соответствии с EN/IEC 61800-5-1
- Регламент reach
- Содержание особо опасных веществ не превышает пороговую величину
- Стандарты
- UL 508C EN/IEC 61800-3 среда 1 категория C2 EN/IEC 61800-3 среда 2 категория C3 EN/IEC 61800-3 EN/IEC 61800-5-1 МЭК 61000-3-12 МЭК 60721-3 IEC 61508 МЭК 13849-1
- Серия SE
- ПЧ 0-90кВт Altivar Process/212/340/71
Описание
Преобразователь частоты ATV930 4/3кВт 220В 3ф. серия продукта: Altivar Process ATV900 - тип устройства или его аксессуаров: привод с регулируемой частотой вращения - область применения: промышленное использование - краткое название устройства: ATV930 - исполнение: стандартное исполнение - назначение изделия: синхронные двигатели, асинхронные электродвигатели - исполнение выключателя: для монтажа на стену - степень защиты IP: IP21 в соответствии с IEC 61800-5-1, IP21 в соответствии с IEC 60529 - тип охлаждения: принуд. конвекция - мощность двигателя, кВт: 3 кВт (тяжелые условия), 4 кВт (нормальная нагрузка) - мощность двигателя, л.с.: 5 лс (нормальная нагрузка), 4 hp (тяжелые условия) - линейный ток: 10.2 А в 240 В (тяжелые условия), 15,1 A в 200 В (нормальная нагрузка), 12.9 А в 240 В (нормальная нагрузка), 11.7 А в 200 В (тяжелые условия) - предполагаемый линейный Isc: 50 кА - полная мощность: 4.2 кВ·А в 240 В (тяжелые условия), 5.4 кВ·А в 240 В (нормальная нагрузка) - непрерывный выходной ток: 13.7 А в 4 kHz (тяжелые условия), 18,7 A в 4 kHz (нормальная нагрузка) - макс. переходной ток: 22.4 A в течение 60 с (нормальная нагрузка), 20.6 А в течение 60 с (тяжелые условия) - профиль управления асинхронным электродвигателем: переменный стандартный момент, режим оптимизированного момента, постоянный стандартный момент - профиль управления синхронным двигателем: электродвигатель с постоянными магнитами - выходная частота привода: 0.1…599 Гц - номинальн. частота коммутации: 4 kHz - частота коммутации: 4…16 kHz с понижающим коэффициентом, 2…16 kHz регулируем. - тип дискретных входов: 16 предустановленных скоростей - протокол порта обмена данными: Modbus последовательн., Ethernet/IP, Modbus TCP - опциональная карта: слот A : модуль соединения для CANopen винтовые зажимы, slot A/slot B/slot C : модуль расширения выходных реле, slot A/slot B/slot C : модуль расширения с дискретными и аналоговыми вх/вых, slot B : 5/12 V digital encoder interface module, слот A : модуль соединения для CANopen SUB-D 9, слот A : модуль соединения для Profibus DP V1, slot B : analog encoder interface module, слот A : модуль соединения для DeviceNet, slot B : resolver encoder interface module, слот A : модуль соединения для EtherCAT, слот A : модуль соединения для Profinet, слот A : модуль соединения для шлейф CANopen RJ45. Преимущества: .. применения: .. Преимущества: .. применения: Преобразователи частоты Altivar Process AT оборудование отстойных бассейнов для станций водоподготовки и очистных сооружений..
