ПРОМ. РЕЛЕ 1НО+1НЗ,24В ПОСТ.Т. ВИН.ЗАЖ - CA3SK11BD
Артикул:
CA3SK11BD
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
Характеристики
- [ith] условный тепловой ток на открытом возду
- 10 А в
- Способ монтажа
- рейка монтаж на панель
- Вес нетто
- 0.132 кг
- Максимальная частота коммутации
- 1200 цикл/ч
- Тип продукта
- реле управления
- Конфигурация главных контактов
- 1 Н.О. + 1 Н.З.
- Краткое название устройства
- CA3SK
- Температура окружающей среды при хранении
- -50-70 °C
- Сертификаты
- cULus
- Степень защиты ip
- IP2x
- Соединения – клеммы
- винтовой зажим 1 кабель (-и) 1.5-6 мм²жесткий кабель винтовой зажим 2 кабель (-и) 1.5-4 мм²жесткий кабель винтовой зажим 1 кабель (-и) 0.5-6 мм²гибкий без наконечника винтовой зажим 1 кабель (-и) 0.35-6 мм²гибкий с кабельным наконечником винтовой зажим 2 кабель (-и) 0.35-1.5 мм²гибкий с кабельным наконечником винтовой зажим 2 кабель (-и) 0.35-2.5 мм²гибкий без наконечника
- Рабочая температура окружающей среды
- -20-50 °C
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Серия
- реле управления TeSys SK TeSys
- Потребляемая мощность при удержании, вт
- 2.2-2.2 Вт в 20 °C
- Пусковая мощность, вт
- 2.2-2.2 Вт 20 °C)
- Защитное исполнение
- TC в соответствии с IEC 60068
- Теплоотдача
- 2.2-2.2 Вт
- Время работы
- 4...6 мс отключение катушки и размыкание Н.О. контакта 8...12 мс включение катушки замыкание Н.О. контакта 6...8 мс отключение катушки и замыкание Н.З. контакта 10...18 мс отключение катушки и размыкание Н.О. контакта
- Пределы напряжения цепи управления
- находится в состоянии работы: 0,85...1,1 Uc 50 °C) отпускание: 0,1...0,75 Uc 50 °C)
- Тип цепи управления
- пост. ток стандартный
- Соответствующий номинал предохранителя
- 10 А gL в соответствии с VDE 0660 10 А gL в соответствии с ГОСТ IEC 60947
- [ue] номинальное рабочее напряжение
- Механическая износостойкость
- 10 млн. циклов
- Рабочая высота
- 2000 м Без ухудшения номинальных значений
- Категория применения
- DC-13 AC-15
- Применение контактора
- цепь управления
- Напряжение цепи управления
- 24 В пост. ток
- Момент затяжки
- 0.8 Н·м - винтовой зажим pozidriv № 1
- Стандарты
- VDE 0660 BS 5424 NF C 63-110 ГОСТ IEC 60947
- Код совместимости
- CA3SK
- [ui] номинальное напряжение изоляции
- 690 В в соответствии с ГОСТ IEC 60947 690 В в соответствии с VDE 0110 группа C 690 В в соответствии с BS 5424 690 В в соответствии с UL 508 690 В в соответствии с CSA C22.2 № 14
- Наименование продукта
- TeSys CASK
- Серия SE
- TeSys
Описание
Промежуточное реле 1НО+1НЗ,24В постоянный ток винтовой зажим. диапазон: TeSys
- наименование изделия: TeSys CASK
- тип устройства или его аксессуаров: реле управления
- краткое название устройства: CA3SK
- Применение контактора: цепь управления
Применения : AC-15, DC-13
- конфигурация главных контактов: 1 Н.О. + 1 Н.З.

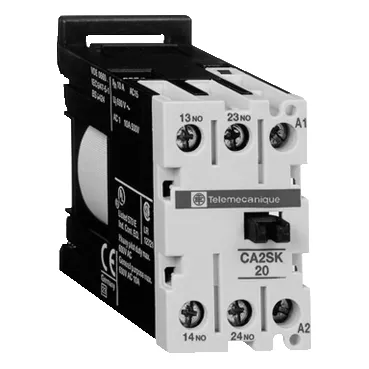

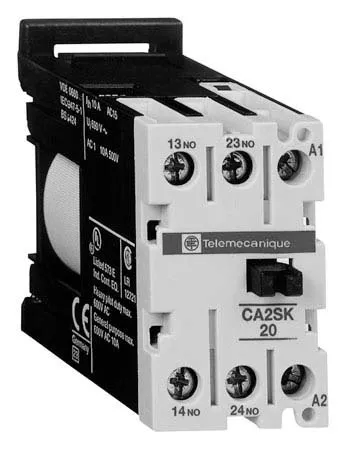

Галерея
