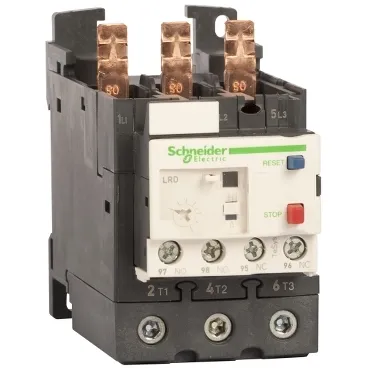

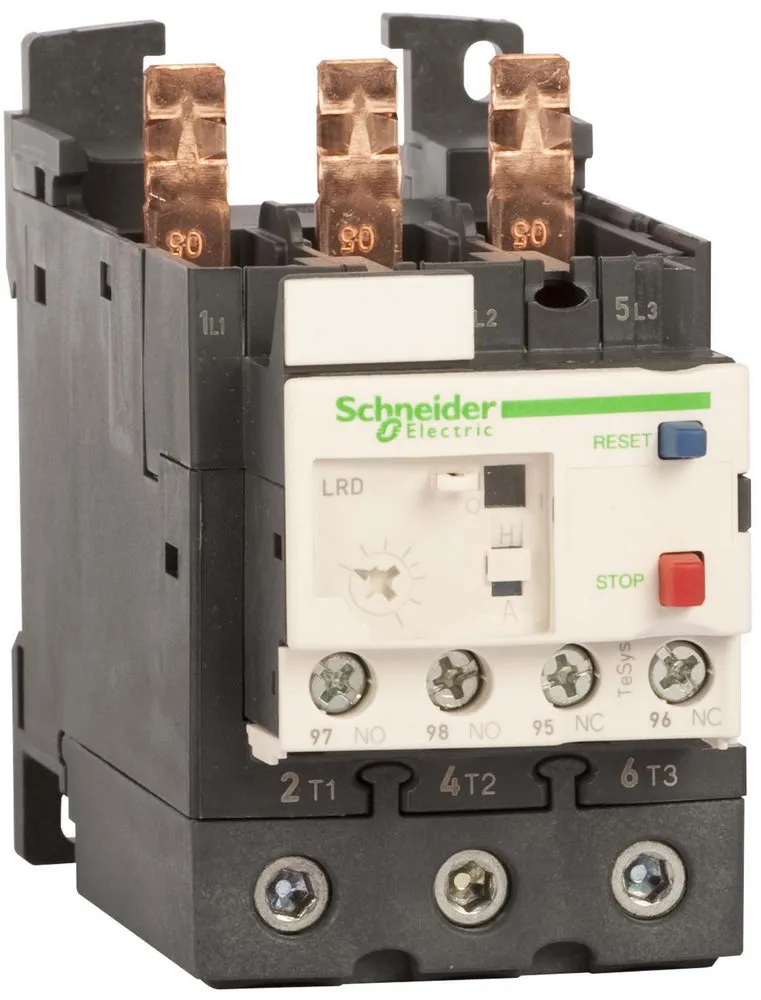

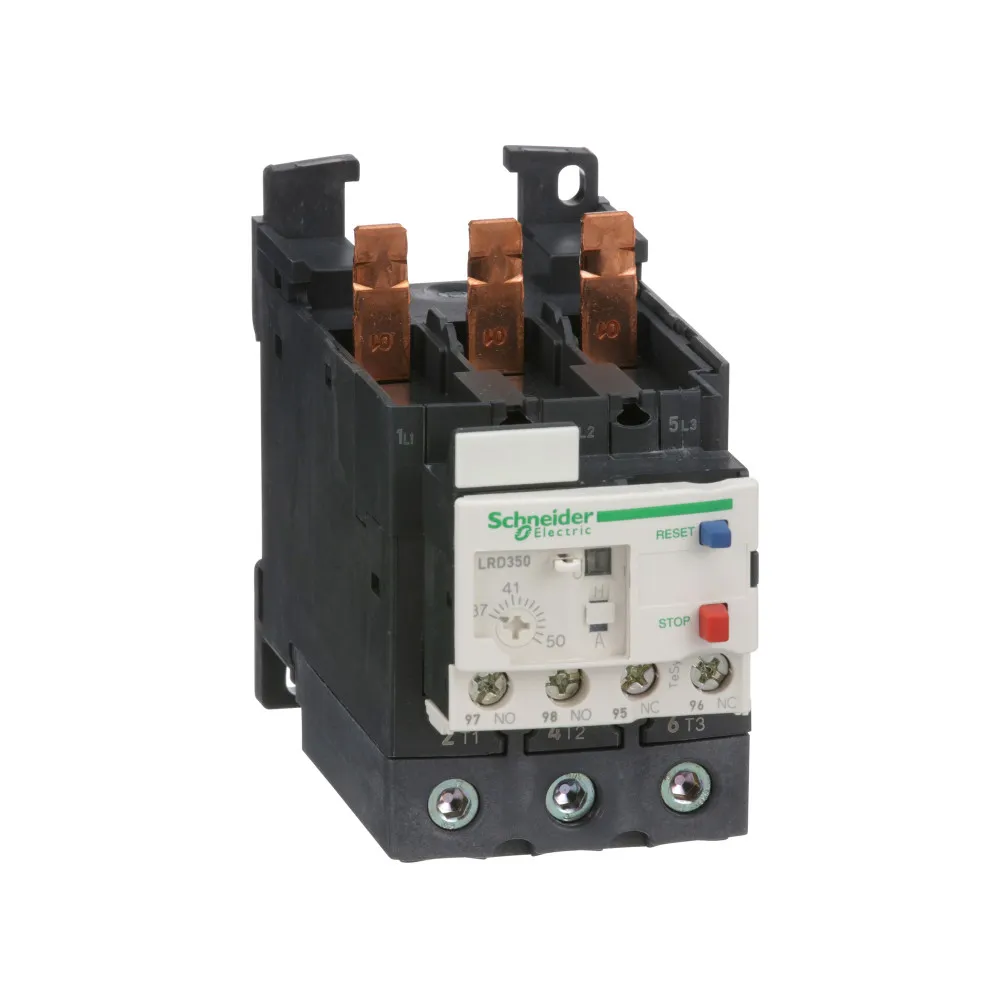

ТЕПЛОВОЕ РЕЛЕ 37-50A CLASS 10A - LRD350
Поможем с выбором
Мы поможем вам правильно подобрать оборудование и комплектующие, расскажем о наличии и стоимости.
- [up] номинальное импульсное выдерживаемое на
- 6 кВ
- Вес нетто
- 0.375 кг
- Механическая стойкость
- удары: 15 ГН в течении 11 мс в соответствии с IEC 60068-2-7 вибрации: 4 gn в соответствии с IEC 60068-2-6
- Температура окружающей среды
- -20-60 °C без ухудшения рабочих характеристик в соответствии с IEC 60947-4-1
- Совместимость продукта
- LC1D65A LC1D50A LC1D40A
- Тип продукта
- дифференциальное тепловое реле перегрузки
- Краткое название устройства
- LRD
- Температура окружающей среды при хранении
- -60-70 °C
- Вспомогательные контакты
- 1 Н.О. + 1 Н.З.
- Сертификаты
- МЭК UL CSA CCC EAC DNV-GL RMRS EU-RO MR LROS (Lloyds register of shipping) ATEX INERIS UKCA
- Степень защиты ip
- IP20 в соответствии с МЭК 60529
- Соединения – клеммы
- Цепь управления: винтовой зажим 2 кабель(и) 1-2.5 мм² гибкий без наконечника Цепь управления: винтовой зажим 2 кабель(и) 1-2.5 мм² гибкий с кабельным наконечником Цепь управления: винтовой зажим 2 кабель(и) 1-2.5 мм² жесткий кабель без наконечника Силовая цепь: соединители EverLink с винтами BTR 1 кабель(и) 1-35 мм² гибкий без наконечника Силовая цепь: соединители EverLink с винтами BTR 1 кабель(и) 1-35 мм² гибкий с кабельным наконечником Силовая цепь: соединители EverLink с винтами BTR 1 кабель(и) 1-35 мм² жесткий кабель без наконечника
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Класс тепловой перегрузки
- класс 10A в соответствии с IEC 60947-4-1
- Серия
- TeSys TeSys Deca
- Температурная компенсация
- -20-60 °C
- Уставка срабатывания
- 1,14 +/- 0,06 Ir в соответствии с IEC 60947-4-1
- Допустимый ток
- 0.95 А в 380 V AC-15 для цепь сигнализации 0.06 А в 440 V DC-13 для цепь сигнализации
- Диапазон уставок тепловой защиты
- 37-50 А
- Чувствительность к обрыву фазы
- ток отключения 130 % от Ir на две фазы, последняя на 0
- [ui] номинальное напряжение изоляции
- Силовая цепь: 600 В в соответствии с CSA Силовая цепь: 600 В в соответствии с UL Силовая цепь: 690 В в соответствии с IEC 60947-4-1
- Условия эксплуатации
- в соответствии с IACS E10
- Соответствующий номинал предохранителя
- 4 А gG для цепь сигнализации 4 А BS для цепь сигнализации
- [ith] условный тепловой ток на открытом воздухе
- 5 А для цепь сигнализации
- Электрическая прочность изоляции
- 1.89 кВ в 50 Гц в соответствии с IEC 60947-1
- Область применения
- защита двигателя
- Частота сети
- 0...400 Гц
- Тип сети
- Постоянный ток (DC) Переменный ток
- Тип управления
- Красный кнопка: останов синий кнопка: сброс
- Момент затяжки
- Цепь управления: 1.7 Н·м - винтовой зажим Силовая цепь: 5 Н·м - соединители EverLink с винтами BTR
- Огнестойкость
- V1 в соответствии с UL 94
- Стандарты
- EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 EN 50495
- Код совместимости
- LRD
- [ue] номинальное рабочее напряжение
- 690 В Переменный ток 0...400 Гц для Силовая цепь в соответствии с IEC 60947-4-1
- Монтажная опора
- монтаж на панель, со специальными принадлежностями рейка, со специальными принадлежностями под контактором
- Наименование продукта
- TeSys LRD TeSys Deca
- Серия SE
- TeSys
Тепловые реле перегрузки серии D TeSys Schneider Electric с ручным или автоматическим повторным возвратом и индикатором срабатывания
- 3Р
- диапазон уставок тока (37-50) A
- класс срабатывания 10А
- номинальное напряжение до 690 В 50/60 Гц
- тип присоединения - разъёмы EverLink.
Преимущества: Безопасность и эффективная защита. Благодаря встроенной функции ручного и автоматического сброса и простой установке при помощи клемм с винтовым контактным зажимом, пружинных контактов, кольцевого зажима и клеммного блока EverLink, тепловые реле перегрузки модели LRD очень надежны и охватывают целый спектр типоразмеров двигателя вплоть до 150A.
Применения: Промышленность, инфраструктура, строительство и т.д. Стандартная защита электродвигателя, Защита цепи, Защита от: перегрузки и опрокидывания электродвигателя, обрыва фазы.
